一(yi)、概(gai)况(kuang)

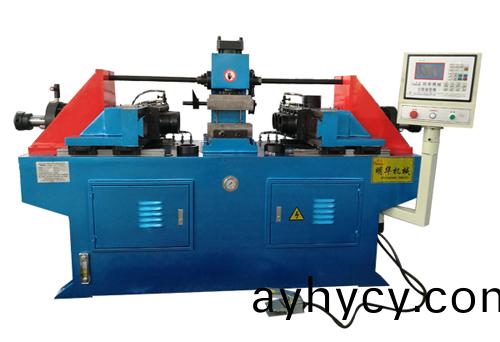

SM80型(xing)三工(gong)位双头(tou)缩管(guan)机(ji)（亦(yi)称管(guan)端(duan)成(cheng)型机(ji)），由(you)微(wei)电(dian)脑控(kong)制(zhi)，液(ye)压驱(qu)动，中(zhong)文字幕(mu)显(xian)示，人(ren)机(ji)对话式操(cao)作(zuo)，三工位换模，液压(ya)夹(jia)紧，机(ji)械(xie)定位(wei)进(jin)行缩(suo)管、扩管、管(guan)端(duan)成型(xing)（改(gai)变(bian)磨具结构后）。本(ben)机(ji)运用直线导轨(gui)为(wei)载体，使(shi)之(zhi)动作无(wu)磨损，产品重复(fu)性好(hao)，适(shi)用(yong)于铁(tie)管(guan)、家具(ju)、汽车(che)空调、燃油(you)管(guan)路(lu)等(deng)的端(duan)头(tou)处(chu)理(li)。

二(er)、主(zhu)要(yao)技(ji)术(shu)参(can)数(shu)：

三、原(yuan)理(li)介绍

本(ben)机(ji)由主传动机构(gou)（主油缸(gang)）、夹(jia)料机(ji)构（夹料(liao)缸）、换(huan)模机构（换模(mo)缸）、定位(wei)机(ji)构(gou)、电气(qi)系统、液(ye)压系统(tong)等(deng)主(zhu)要(yao)部分(fen)组(zu)成。

主(zhu)传(chuan)动(dong)机(ji)构(gou)见(jian)附(fu)图(tu)1-1、夹料(liao)机构见(jian)附(fu)图1-2、换模(mo)机构见附(fu)图1-3、电器系(xi)统(tong)见(jian)附(fu)图(tu)2、液压原(yuan)理见附图(tu)4，根据(ju)所(suo)缩(suo)管件调整(zheng)长(zhang)度，具体工(gong)作(zuo)原理如(ru)下(xia)：

1、空载(zai)：接(jie)通(tong)电(dian)源，按电(dian)机(ji)启动(dong)按钮(niu)SA，电机(ji)工(gong)作，指(zhi)示(shi)灯(deng)H亮(liang)，油(you)泵(beng)3工(gong)作，经滤(lv)油器2从油箱(xiang)吸(xi)油(you)，经(jing)溢(yi)流(liu)阀5回油(you)箱(xiang)。

2、夹管：按按键按(an)钮（两个(ge)）两(liang)次进(jin)入自动(dong)工作(zuo)状态：YA9、YA2通电(dian)，电(dian)磁阀(fa)8、溢流(liu)阀(fa)5工(gong)作，夹(jia)紧油(you)缸动作，时间由设(she)定(ding)时(shi)间(jian)控(kong)制(zhi)。

3、缩(suo)管(guan)：达(da)到(dao)设定(ding)时间(jian)，YA2断电，YA1通电(dian)，电(dian)磁(ci)阀13-16动作，缩管(guan)油(you)缸(gang)工(gong)作(zuo)进(jin)行(xing)缩管(guan)，长度由(you)调(diao)节(jie)螺(luo)母(mu)及(ji)时间控制。

4、退缩(suo)：达到设(she)定(ding)时(shi)间位置，YA1断电(dian)，YA5通电(dian)，电磁(ci)阀(fa)13-16作(zuo)换(huan)向(xiang)动作(zuo)，缩管油缸后(hou)退(tui)。
